اگه شما هم از اون دسته افرادي هستيد كه دوست دارن يك راديو در محل كار يا خونه براي شنيدن اخبار و موزيك داشته باشن ، ولي هميشه از دست اينكه مجبورین بخاطر جواب دادن به تلفن صداي راديو رو كم كنيد و بعد از جواب دادن دوباره صداي راديو رو زياد كنيد ، حسابي كلافه شديد ، اين مدار ساده و ارزون راه حل خوبي براي شماست ديگه لازم نيست براي هر بار جواب دادن به تلفن به سمت راديو برين . صداي راديو به محض برداشتن گوشي كم ميشه .!!!!!!!

کنترل اتوماتیک سطح صدا

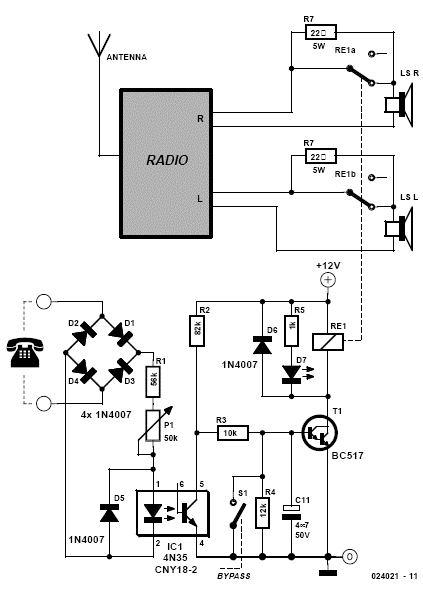

توضيح مدار

زمانيكه گوشي تلفن رو برنداشتيد ولتاژ خط تلفن مقدار نسبتا زيادي هست (در حدود ۵۰ولت) . در اين حالت اين ولتاژ باعث فعال شدن اپتوكوپلر ميشه و اپتوكوپلر هم ولتاژ بيس ترانزيستور رو پائين نگه ميداره . در نتيجه ترانزيستور خاموشه و رله هم فعال نيست كه اگه به مدار دقت كنيم متوجه ميشيد كه تو اين حالت بلندگوها مستقيما به راديو وصل هستند . و صدا رو كامل داريم .
موقعي كه گوشي تلفن رو بر ميداريد ولتاژ خط به شدت كاهش پيدا ميكنه (در حدود ۶ولت) . و در نتيجه ديگه اپتوكوپلر فعال نيست و ولتاژ بيس ترانزيستور كه از طريق مقاومت R3,R2 به تغذيه متصل هست ، بالا ميره و ترانزيستور روشن شده و در نتيجه رله عمل ميكنه ، كه با توجه نقشه در اين حالت بلندگوها كه از طريق مقاومت هاي ۲۲ اهمي به راديو وصل ميشن ، در نتيجه صداي راديو كم ميشه .
در صورتيكه بخواهيم براي مدتي مدار رو غير فعال كنيد ، كافيه كليد S1 را بزنيد در اين حالت ترانزيستور خاموش هست و باقي ماجرا رو خودتون كه ميدونيد……
توسط پتانسيومتر مدار شما ميتونيد درجه حساسيت مدار رو به برداشتن گوشي تنظيم كنيد .
