LM317 variable power supply

توضیحات:

مدار واقعا بی انتها. LM317 یک تنظیم کننده ولتاژ ۱٫۲-۳۷V همه کاره و بسیار کارآمد است که می تواند به ۱٫۵A جریان ارائه دهد . اولین بار این منبع تغذیه میز کار من بوده و من هنوز هم از آن استفاده می کنیم .

از آنجا که LM317 است در برابر اتصال کوتاه محافظت می شود، هیچ فیوز لازم نیست.

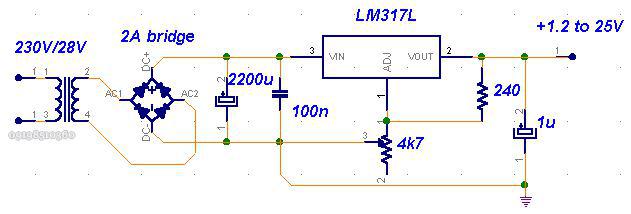

اگر چه LM317 قادر به ارائه تا ۳۷V است، مدار این تصویر به ۲۵V به خاطر ایمنی و سادگی محدود شده است. هر ولتاژ خروجی بالاتر اجزای اضافی و یک هد سینک حرارتی بزرگتر لازم هست.

مشکلات:

در هنگام کار با ولتاژ اصلی دنبال تمام اقدامات احتیاطی , عایق بندی تمام اتصالات در ترانسفورماتور باشید.
