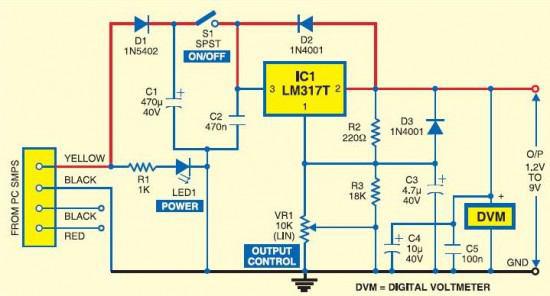

نمودار نشان می دهد که مداردر منبع تغذیه رومیزی. IC رگولاتور LM317T استاندارد تنظیم می گردد. نگهبانان دیود D1 برابر قطبیت معکوس و خازن C1 به یک بافر اضافی است. سبز چراغ (LED1) نشان می دهد وضعیت ورودی برق. دیود D2 مانع از ولتاژ خروجی از افزایش ولتاژ ورودی بالا هنگامی که یک خازنی و یا قیاسی بار است که در خروجی متصل است. به طور مشابه، خازن C3 را سرکوب هر موج دار شدن باقی مانده است.

اتصال یک ولت متر دیجیتال استاندارد به صورت موازی با خروجی منجر به دقت ولتاژ مورد نظر با کمک مقاومت متغیر VR1 تنظیم شده است. شما همچنین می توانید مولتی متر دیجیتال خود استفاده کنید اگر ولت متر دیجیتال در دسترس نیست. تغییر در S1 و ولتاژ مورد نیاز از طریق VR1 را تنظیم و خواندن آن بر روی ولت متر دیجیتال.

در حال حاضر منبع تغذیه آماده برای استفاده است.

این مدار می تواند بر روی یک PCB زده و  بعد از ساخت، مدار در یک پوشش فلزی محصور. پس از آن کیس PC خود را با دقت باز کردن و اتصال خط ورودی از  چهار پین اتصال برق درایو از SMPS  استفاده کرد.
