مدار لرزش سنج دارای آژیره که در صورت احساس لرزش صداش درمیاد
با یک بازر ساده

سنسور ارتعاش SW-18015
سنسور ارتعاش SW-18015P در هنگامی که بی حرکت باشد، در وضعیت قطع می باشد. در صورتی که به این سنسور نیرو وارد شده و موجب ارتعاش آن گردد، سنسور به وضعیت وصل رفته و پس از قطع نیروی خارجی و توقف لرزش، سنسور مجددا به وضعیت قطع می رود.

کاربردها:

دزدگیرها
تشخیص حرکت
اسباب بازی ها،چراغ های کفش، لامپ لباس

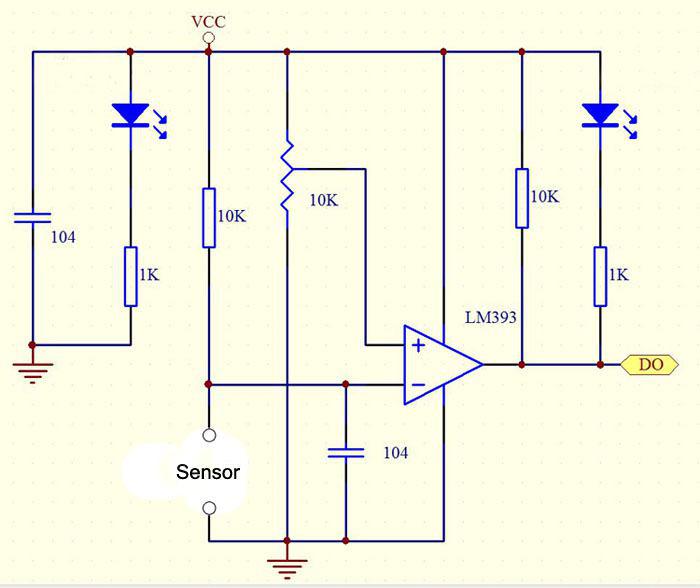

شکل زیر یک مدار نمونه برای راه اندازی این سنسور می باشد که می توانید با ولتاژهایی بین ۳٫۳ الی ۵ ولت آن را راه اندازی کنید. مدار زیر در صورت وجود لرزش، یک خروجی دیجیتال ‘۰’ تولید شده و LED روشن می شود. در این مدار از مقایسه کننده ولتاژ LM393 استفاده شده است. پتانسیومتر برای تنظیم حسایت مدار به کار رفته است.

سنسور ارتعاش SW-18015
مدار ارتعاش سنج
مدار  کاربردی با سنسور ارتعاش فوق
