تایمر قوی از ۳۰ ثانیه تا ۲۴ ساعت

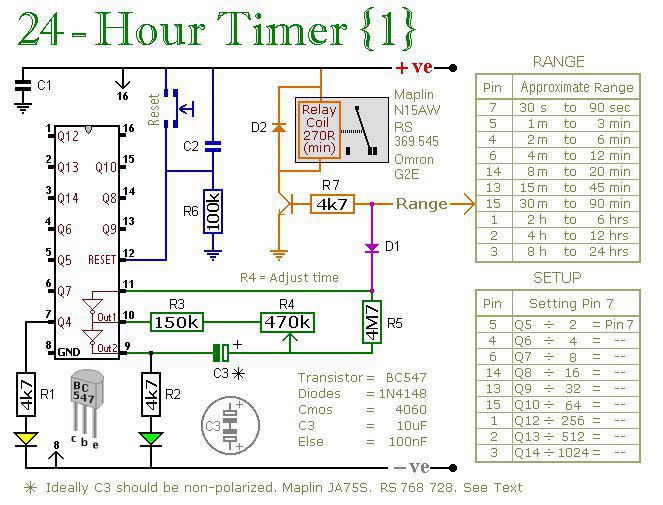

به کمک این مدار جالب و پایه های ایسی CD4060 می توانید مداری درست کنید که از زمان ۳۰ ثانیه تا ۲۴ ساعت، یکی از پایه ها خود را فعال کند ( و در نتیجه رله فعال شود !)

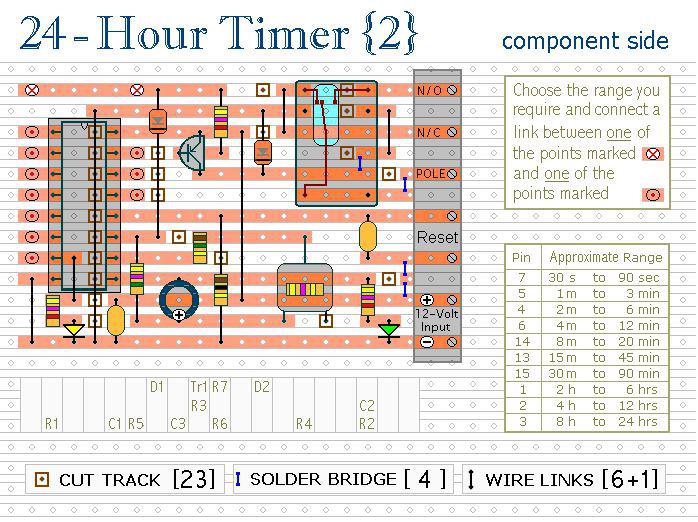

به کمک جدولی که در کنار مدار گذاشته شده.می توانید متناسب به زمان مد نظرتان،پایه ایسی را انتخاب کنید .
پایه ۵ ایسی،زمان ۳۰ تا ۹۰ ثانیه می تواند خروجی به شما تحویل دهد
پایه ۴ ایسی،زمان ۱ تا ۳ دقیقه می تواند خروجی به شما تحویل دهد
پایه ۶ ایسی،زمان ۲ تا ۶ دقیقه می تواند خروجی به شما تحویل دهد
پایه ۱۴ ایسی،زمان ۴ تا ۱۲ دقیقه می تواند خروجی به شما تحویل دهد
پایه ۱۳ ایسی،زمان ۸ تا ۲۰ دقیقه می تواند خروجی به شما تحویل دهد
پایه ۱۵ ایسی،زمان ۱۵ تا ۴۵ دقیقه می تواند خروجی به شما تحویل دهد
پایه ۱ ایسی،زمان ۶ تا ۲ ساعت می تواند خروجی به شما تحویل دهد
پایه ۲ ایسی،زمان ۱۲ تا ۴ ساعت می تواند خروجی به شما تحویل دهد
پایه ۳ ایسی،زمان ۸ تا ۲۴ ساعت می تواند خروجی به شما تحویل دهد
برای تنظیم زمان های هر پایه باید از مقاومت متغییر R4 استفاده کرد.

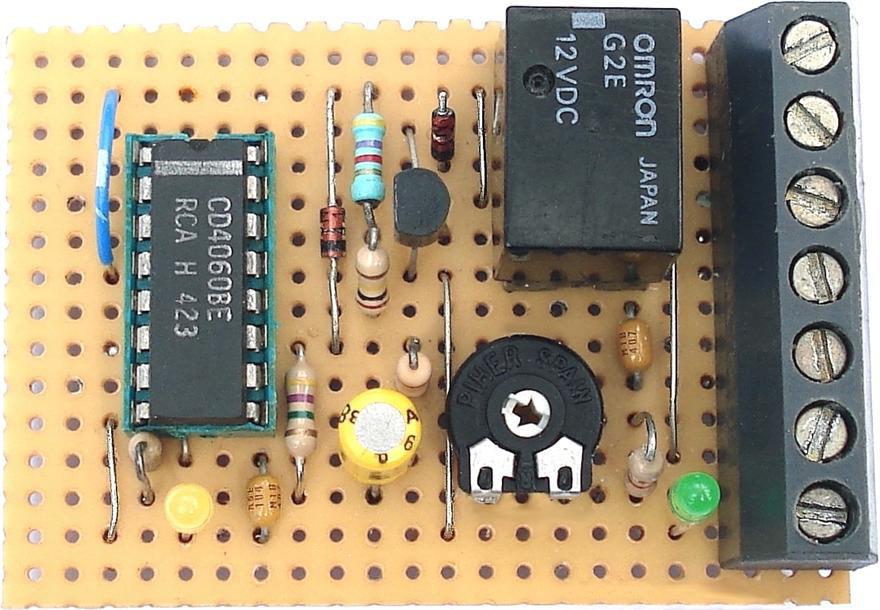

Timer Circuits With 4060B

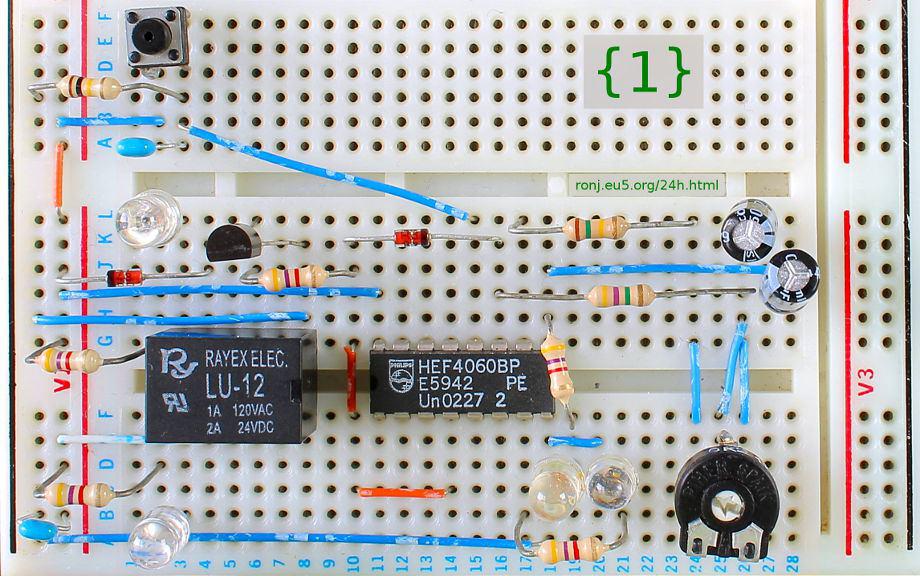

These two circuits are multi-range timers offering periods of up to 24 hours and beyond. They can be used as repeating timers – or as single-shot timers. Both circuits are essentially the same. The main difference between them is their behaviour in single-shot mode.
In single-shot mode – when the preset time has elapsed – Version 1 energizes the relay and Version 2 de-energizes the relay. The first uses less power while the timer is running – and the second uses less power after the timer has stopped. Pick the one that best suits your application.
The pins of the 4060B integrated circuit output the running count in binary as shown below:
۰ = ۰۰۰۰۰۰۰۰۰۰
۱ = ۰۰۰۰۰۰۰۰۰۱
۲ = ۰۰۰۰۰۰۰۰۱۰
۳ = ۰۰۰۰۰۰۰۰۱۱
۴ = ۰۰۰۰۰۰۰۱۰۰
۵ = ۰۰۰۰۰۰۰۱۰۱
۶ = ۰۰۰۰۰۰۰۱۱۰
۷ = ۰۰۰۰۰۰۰۱۱۱
۸ = ۰۰۰۰۰۰۱۰۰۰
Notes

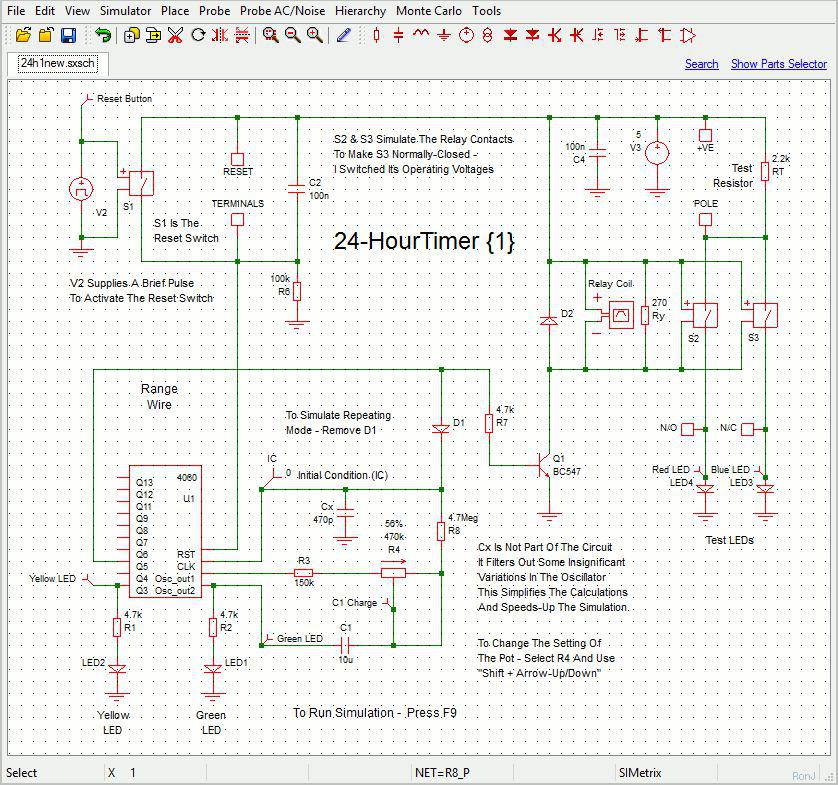

The Cmos 4060 is a 14-bit binary counter. However – only ten of those bits are connected to output pins. The remaining bits – Q1, Q2, Q3 and Q11 – do exist. You just can’t reach them.
The 4060 also has two inverters – connected in series across pins 11, 10 & 9. Together with R3, R4, R5 and C3 – they form a simple oscillator.
While the oscillator is running – the 14-bit counter counts the number of oscillations – and the state of the count is reflected in the output pins.
By adjusting R4 you can alter the frequency of the oscillator. So you can control the speed at which the count progresses. In other words – you can decide how long it will take for any given output pin to go high.
When that pin goes high – it switches the transistor – and the transistor in turn operates the relay.
In single-shot mode – the output pin does a second job. It uses D1 to disable the oscillator – so the count stops with the output pin high. .
If you want to use the timer in repeating mode – simply leave out D1. The count will carry on indefinitely. And the output pin will continue to switch the transistor on and off – at the same regular time intervals.
