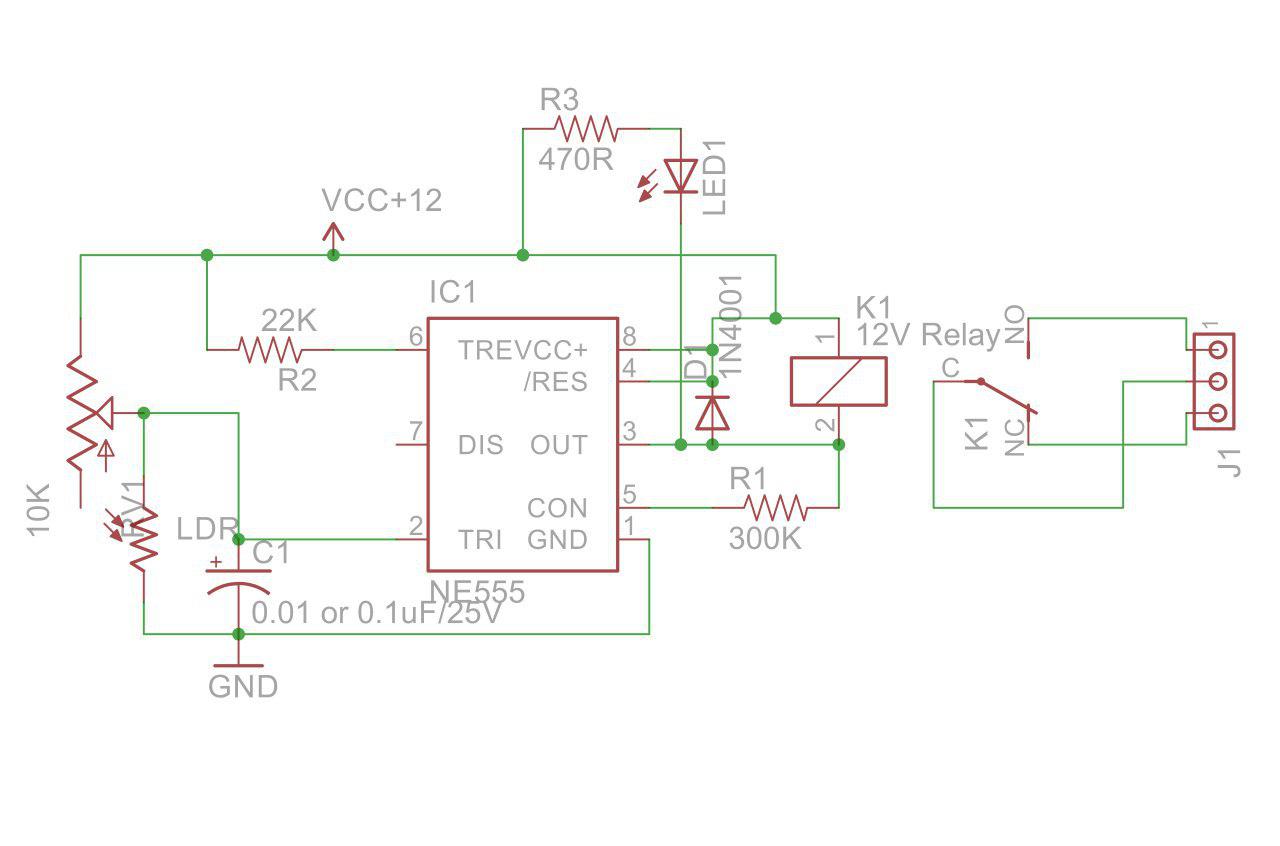

دانلود فایل شماتیک

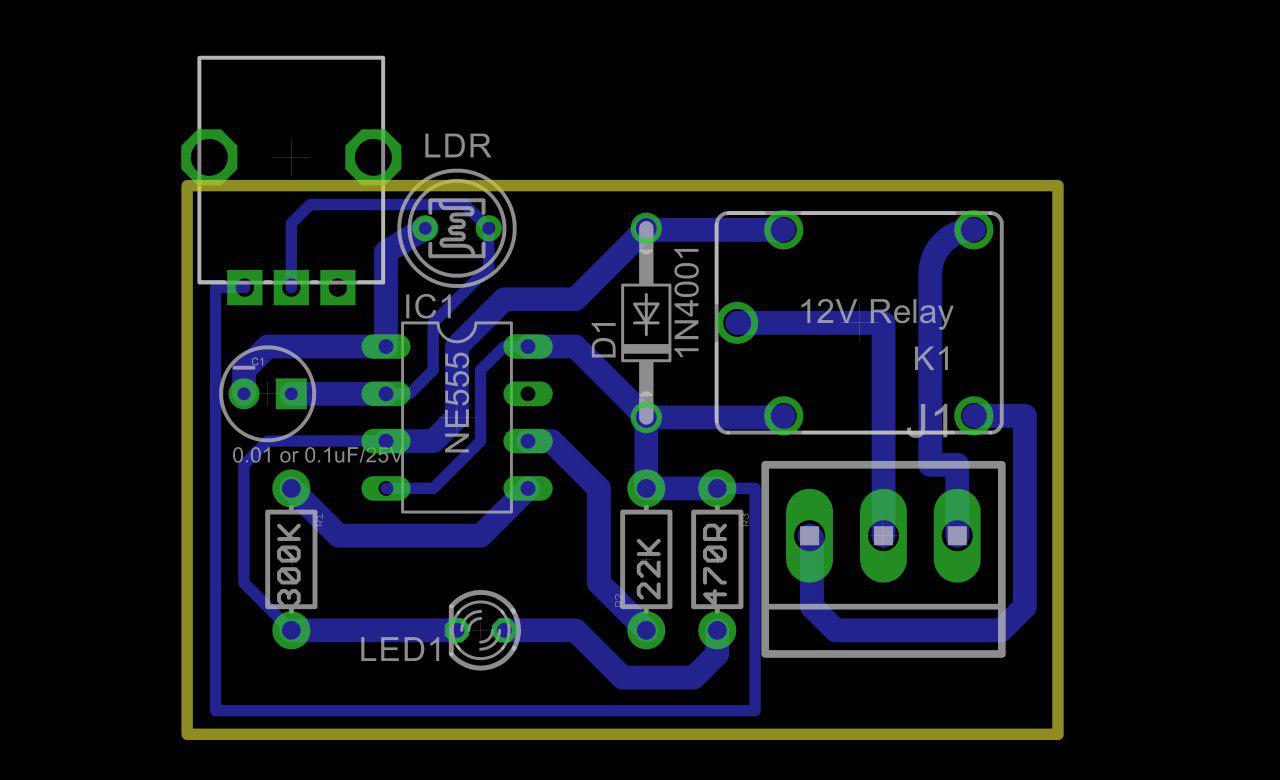

کلید نوری  یا فتوسل

لیست قطعات :
C1       ۰٫۰۱ or 0.1uF/25V
D1       ۱N4001
IC1      NE555
J1       ۳ Pin Connector
K1       ۱۲V Relay
LDR      No Description
LED      No Description
R1       ۳۰۰K
R2       ۲۲K
R3       ۴۷۰R
P1   ۱۰K
