مدار مبدل ۵ به ۱۲ ولت را به شما معرفی می‌کند که می‌تواند ولتاژ ۵ ولتی شما را به سادگی به ۱۲ ولت افزایش دهد. اگر شما هم یکی از طرفداران پر و پا قرص تکنولوژی و به خصوص برق و الکترونیک هستید ، می‌دانید که درگاه‌های USB چه قابلیت‌هایی دارند . از کپی کردن اطلاعات شما با سرعت‌های باور نکردنی و وصل کردن گجت‌های شما که به کامپیوتر (مانند پخش کننده‌های موسیقی،موس،قلم نوری و … ) تا شارژ کردن تلفن‌های همراه و حتی پاور بانک‌های شما بر عهده درگاه‌های USB است.
طبق استاندارد ، درگاه‌های USB ولتاژی برابر با ۵ ولت را به شما ارائه می‌دهند ، اما خیلی از وسایل هستند که شاید لازم باشد با ولتاژ‌های بالاتری استفاده کنند ، مانند فن‌های مختلف و یا وسایل گرمایشی شخصی مثل بخاری‌های جیبی که با ۱۲ ولت کار می‌کنند. خوب اگر بخواهیم این وسایل را با یو اس بی روشن یا شارژ کنیم، باید چگونه این کار را انجام دهیم ؟
نحوه کار مدار مبدل ۵ به ۱۲ ولت:
برای ساختن مدار مبدل ۵ ولت به ۱۲ ولت نیازی به دانستن نحوه کار و توضیحات آن ندارید. این اطلاعات اضافی برای کسانی نوشته شده است که می‌خواهند اطلاعات بیشتری از نحوه کار این مدار‌های الکترونیکی به دست آورند.
مدار‌های مبدل ولتاژ DC به DC یا ولتاژ خروجی را کم تر می‌کنند (Step down) و به مدار‌های باکر معروف هستند و یا ولتاژ خروجی را افزایش می‌دهند (Step up) که به مدار‌های بوستر مشهور هستند. البته این تراشه‌های برای مدار‌های بوستر ، مدار‌های فلای بک و مبدل‌های فوروارد کانورتر سوییچینگ هم استفاده می‌شوند.
برای این مدار از IC بسیار معروف LM2577 کمک گرفته شده است . تراشه‌های سری LM1577 و LM2577 ، برای کارهای مانند مدار‌های مبدل ولتاژ بسیار مناسب هستند. داخل IC LM2577 یک سوییچ ۳ آمپری برای محافظت از مدار قرار دارد . این تراشه دارای محافظت گرمایی و قطع اتوماتیک در هنگام پایین بودن ولتاژ است.
تراشه‌های LM2577 در سه مدل ۱۲ ولتی ، ۱۵ ولتی و قابل تنظیم (Adjustable) در بازار موجود هستند(در این مدار ما از نوع ۱۲ ولتی استفاده می‌کنیم)
ولتاژ ورودی این تراشه‌ها گستره وسیعی از ۳٫۵ ولت تا ۴۰ ولت را در بر می‌گیرند.

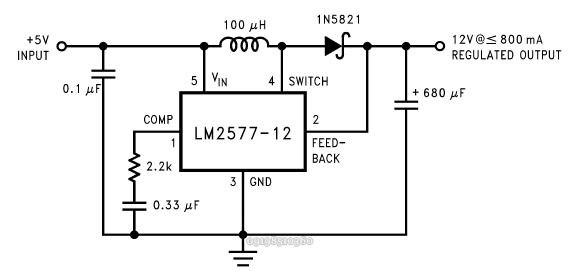

مدار الکترونیکی مبدل ۵ به ۱۲ ولت
لیست قطعات مدار مبدل ۵ به ۱۲ ولت :
مقاومت یک چهارم وات ۲٫۲ کیلو اهم
خازن ۰٫۱ میکرو فاراد
خازن ۰٫۳۳ میکرو فاراد
خازن ۶۸۰ میکرو فاراد ۵۰ ولتی الکترولیت
دیود شاتکی پر سرعت (Schottky Diode) سه آمپری با شماره ۱N5822
سلف کویل سیمی۱۰۰ میکرو‌هانری
تراشه LM2477-12 (خروجی ۱۲ ولتی)
