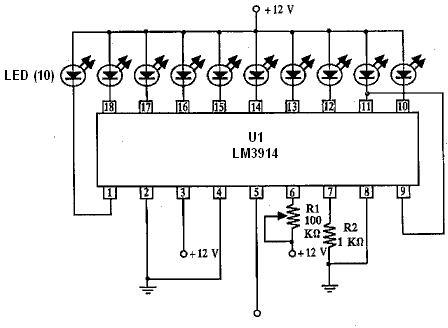

این مدار با داشتن ۱۰ عدد ال ای دی ,   LED   میتواند وضعیت باتری را نمایش دهد
مدار برای باتری ۱۲   ولتی طراحی شده – با کمترین قطعه

قطعات مورد نیاز :

U1
LM3914 Bar-Dot Generator IC

R1
۱۰۰k ohm potentiometer

R2
۱k ohm resistor

LED1-10
light emitting diodes    ال ای دی
اگر ترتیب و رنگ بندی های این ۱۰   ال ای دی را دقت کنید مدار زیبا تر میشود
مثلا  ۲ تا اول قرمز  ۳ و ۴   زرد و ۵ و ۶ و ۷ و۸ و ۹ و ۱۰   سبز  باشد.
