در کشورها و نقاطی که منابع انرژی متداول موجود نیست، مجهز کردن خانه ها به انرژی خورشیدی بسیار اقتصادی است. برای این افراد انرژی خورشیدی یک انرژی کمکی به حساب نمی آید بلکه منبع اصلی است.

کلکتور های فتو ولتاییک انرژی نور خورشید را به انرژی الکتریکی تبدیل می کنند. “صفحات پی وی” نام معمول برای کلکتور فتوولتاییک است. ترجمه فتوولتاییک به طور عامیانه “نور-الکتریسیته” است.

فتوولتاییک یعنی “نور-الکتریسیته”. این ترکیب تشکیل شده از فتو که یعنی نور و ولتیک که یعنی جریان الکتریکی یا الکتریسیته.

صفحات پی وی (solar panels) ازقطعات کوچکتری به نام پنجره های خورشیدی (solar cells)ساخته شده اند. پنجره های خورشیدی، مانند باطری ها، هر کدام دارای ولتاژ(V) مشخص و آمپراژ (A) هستند. حاصل ضرب ولتاز در آمپراژ کل نیرو بر حسب وات(W) را می دهد.
ولت×آمپر=وات
V x A = W
باطری ها را می توان به شکل موازی یا سری بر حسب نیاز دستگاه به نیروی مشخص چید.

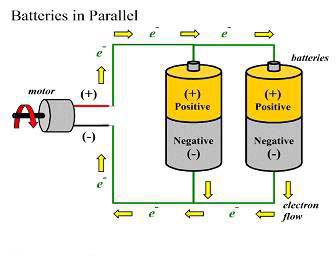

باطری ها به شکل موازی

در باطری های موازی آمپراژ جمع شونده(additive) و ولتاژ ثابت (constant)است. اگر باطری های ما هر یک ۱٫۵ ولت و ۱٫۸ آمپر هستند، پس:

A total = A1 + A2
A total = 1.8 A + 1.8 A = 3.6 A and
Power = 1.5 V x 3.6 A = 5.4 Watts

A total = A1 + A2
A total = 1.8 A + 1.8 A = 3.6 A and
Power = 1.5 V x 3.6 A = 5.4 Watts

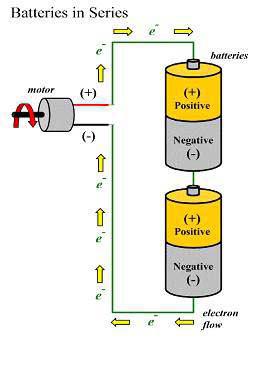

باطری ها به شکل سري

در باطری های عمودی ولتاز جمع شونده و آمپراژ ثابت است.

V total = V1 + V2
V total = 1.5 V + 1.5 V = 3.0 V and
Power = = 2.25 V x 1.8 A = 4.05 Watts

اگر بخواهیم نیروی کافی برای یک رادیوی ۶ ولتی فراهم کنیم چند باطری لازم است و چگونه باید آنها را چید؟

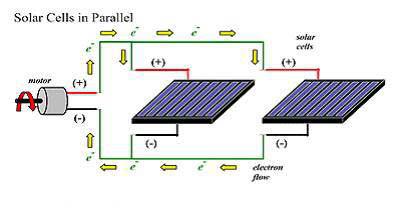

پنجره ها یا صفحات خورشیدی به صورت موازی
در ترتیب عمودی آمپراژ جمع شدنی و ولتاژ ثابت است. اگر پنجره های ما هر یک ۰٫۵ ولت و ۰٫۵ آمپر باشد، پس:

A total = A1 + A2
A total = 0.1 A + 0.1 A = 0.2 A and
Power = 0.5 V x 0.2 A = 0.1 Watts

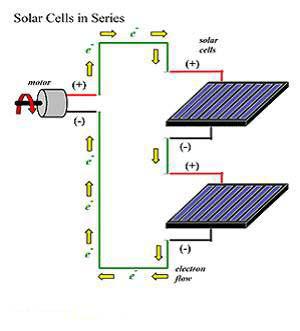

پنجره ها یا صفحات خورشیدی به صورت سري
در ترتیب عمودی ولتاژ جمع شدنی و آمپراژ ثابت است.

V total = V1 + V2
V total = 0.5 V + 0.5 V = 1.0 V and
Power = 1.0 V x 0.1 A = 0.1 watts
