این مدار برای کنترل انرژی باتری خورشیدی هست
۱۰۰% عملی و اصولی طراحی شده
حتما امتحان کنید

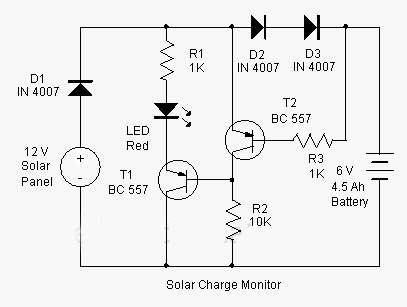

“مانیتور مدار شارژر خورشیدی”
این افزودنی در مدار را می توان به شارژر خورشیدی متصل به که آیا باتری شارژ یا نه. این چراغ های قرمز چراغ نشان می دهد که باتری اتهام را نمی پذیرد. این یک نشانه هشدار می دهد اگر هر اتصال سست با شارژر و باتری وجود دارد.
مدار شارژر خورشیدی مانیتور با استفاده از دو ترانزیستور PNP T1 و T2 را به نشانه هشدار است که اگر هر اتصال سست با شارژر و باتری وجود دارد. اگر اتصال دست نخورده است و جریان سیال به درون باتری، دیود D2 و D3 تعصب رو به جلو و در حدود ۱٫۲ ولت کاهش می یابد. این افت ولتاژ رو به جلو در سراسر دیود باعث T2 به انجام می باشد. جریان از کلکتور T2 را نگه می دارد پایه از T1 بالا و از آن باقی می ماند خاموش. LED قرمز متصل به امیتر T1 خاموش نشان می دهد که جریان است که جریان به باتری و اتصالات هستند دست نخورده باقی می ماند. هنگامی که استراحت در کابل های اتصال و یا هر گونه تماس با ما شل در ترمینال، بدون عبور جریان بیشتری و D2 و D3 تعصبات معکوس وجود دارد. این خاموش T2 و T1 انجام چراغ LED نشان می دهد که باتری شارژ فعلی است.
