در اینجا صرفه جویی در باتری شارژر اینورتر خورشیدی انرژی است. این انرژی خورشیدی برای دوباره پر کردن باتری ۱۲ ولت اینورتر برداشت. آن را تا خودکار قطع تسهیلات برای جلوگیری از شارژ زمانی که باتری شارژ کامل برسد. شارژر با استفاده از یک پانل های خورشیدی به عنوان ورودی ۲۴ ولت.

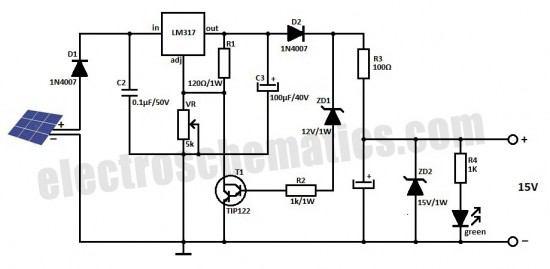

مدار با استفاده از یک تنظیم کننده ولتاژ متغیر IC LM 317 به مجموعه ای از ولتاژ خروجی ثابت حدود ۱۶ ولت است. مقاومت متغیر VR ولتاژ خروجی کنترل می کند. هنگامی که پانل های خورشیدی تولید کرد، D1 تغییرات  رو به جلو و IC رگولاتور می شود جریان ورودی. ولتاژ خروجی آن بستگی به تنظیم VR و جریان خروجی توسط R1 کنترل می شود. این جریان از طریق D2 و R3 عبور می کند. هنگامی که ولتاژ خروجی بالاتر (که توسط VR تنظیم) ۱۶ ولت، دیود زنر ZD2 انجام می دهد و با ثبات ۱۵ ولت برای شارژ کردن.

جریان شارژ بستگی به R1 و R3. حدود ۲۵۰ تا ۳۰۰ میلی آمپر در دسترس  هست . چراغ سبز نشان می دهد که  شارژ و وضعیت  آن. هنگامی که باتری برسد ولتاژ کامل در حدود ۱۳ ولت هست .
