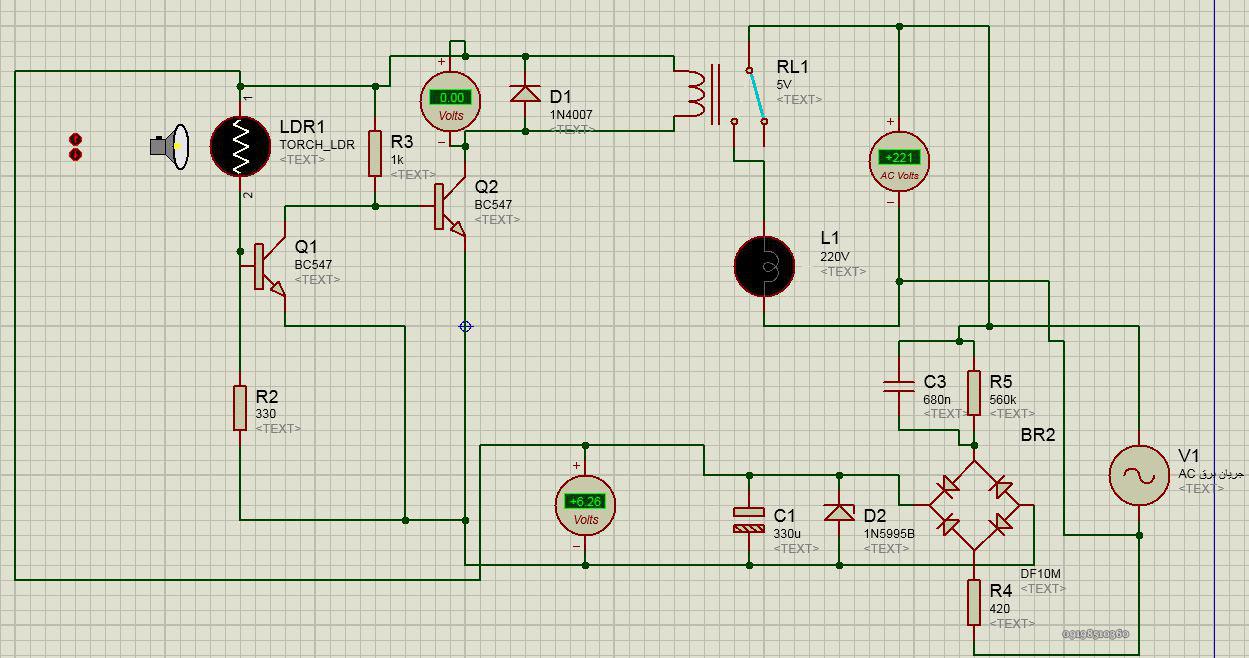

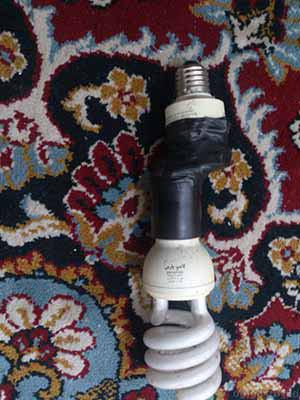

به کمک این مدار نسبتا ساده می توانید یک لامپ کم مصرف رو با کم شدن نور،بصورت اتوماتیک روشن کنید.
*منبع تغذیه این مدار بدون ترانسفورماتور می باشد!و به کمک خازن و مقاومت و دیود زنر کاهش پیدا کرده است .
*اگر اگاهی در رابطه با قطعات مدار ندارید و با ولتاژ AC کار نکرده اید،لطفا قبل از اقدام به کاری،همه مباحث مربوطه را به دقت بخوانید و بعد از اگاهی پیدا کردن،اقدام به ساخت مدار کنید .
قطعات مورد نیاز برای ساخت
قطعات بخش منبع تغذیه:
یک عدد خازن ۶۸۰ نانو فاراد،۴۰۰ ولت
یک عدد خازن ۳۳۰ میکروفاراد،۵۰ ولت
یک عدد مقاومت ۴۲۰ اهم، ۱واتی
یک عدد مقاومت ۵۶۰کیلواهم، ۱/۴ واتی
یک عدد پل دیود
یک عدد دیود زنر ۶٫۱ ولتی،۱/۴ یا ۱/۲ واتی
باقی قطعات مدار
دو عدد ترانزیستور bc547
یک عدد مقاومت ۱ کیلو اهم
یک عدد مقاومت ۳۳۰ اهم
یک عدد فتوسل
یک عدد دیود ۱n4007
یک عدد رله ۶ ولتی

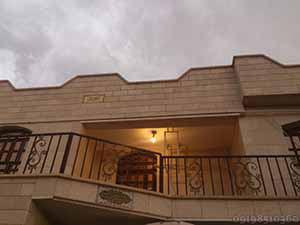

تست مدار در نزدیکی های غروب…
( البته من مدار خودم رو بهش یک پتانسیو وصل کردم برای کاهش و افزایش دقت مدار)
*برای ازمایش بهتر مدار در جایی باشید،که نور طبیعی وجود داشته باشد.
